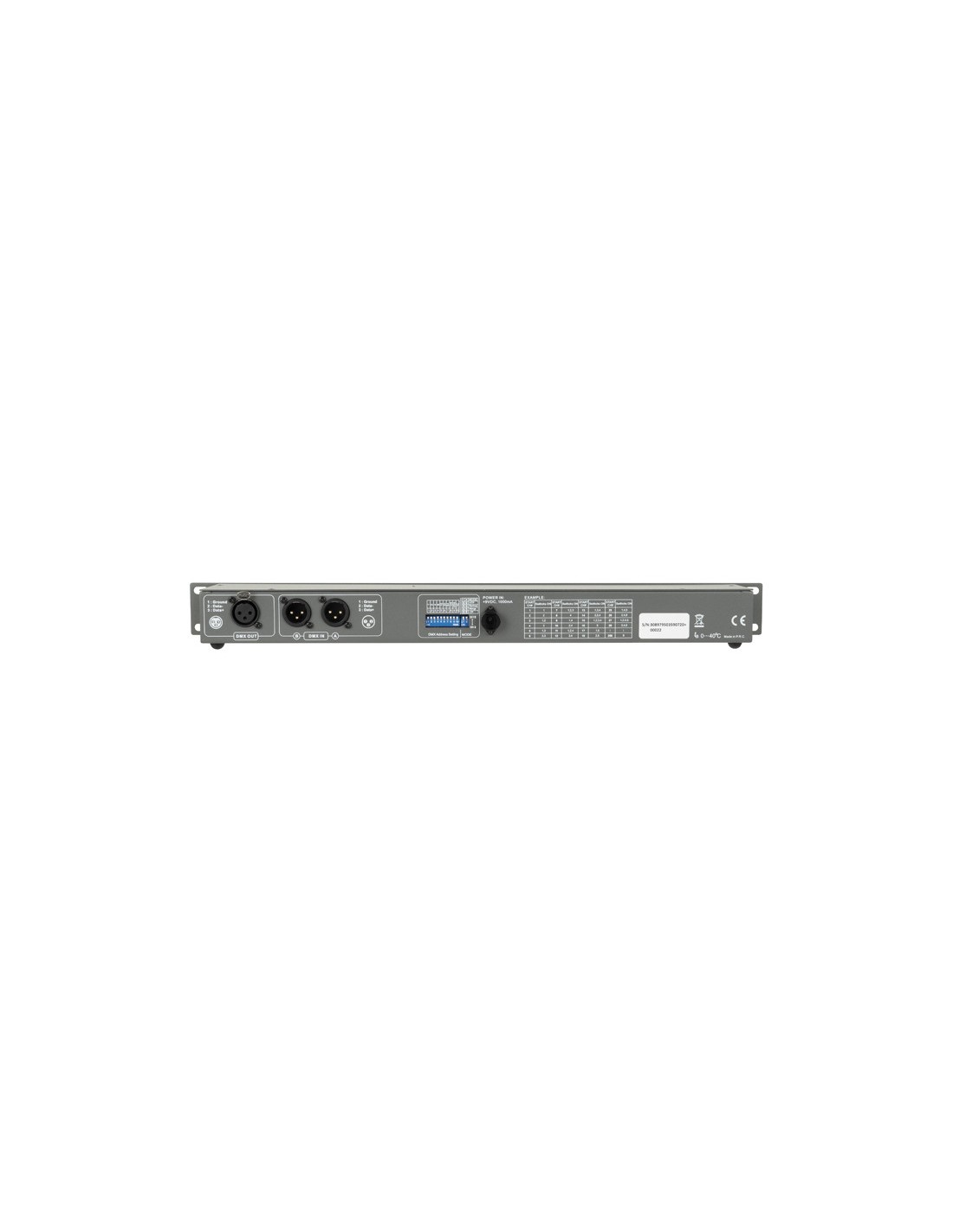

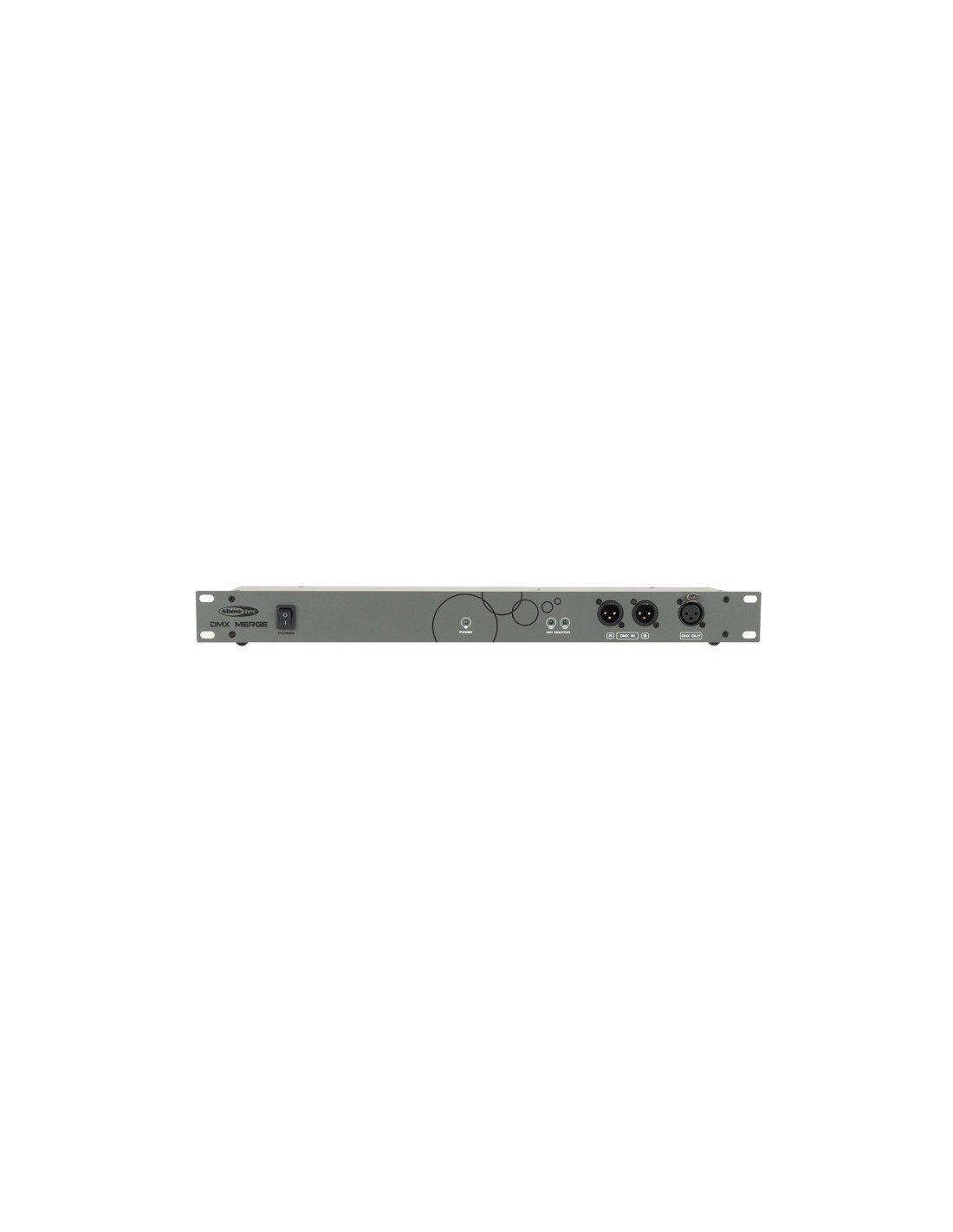

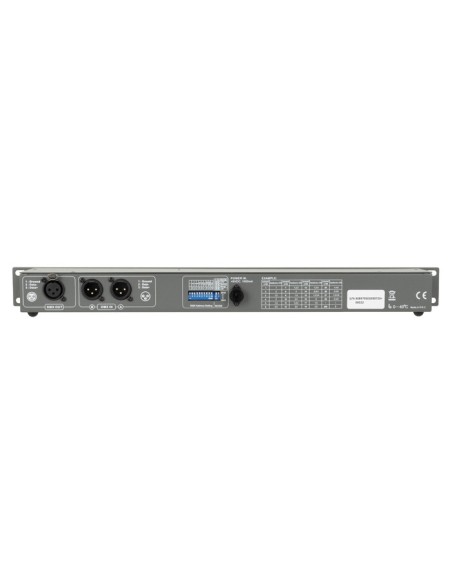

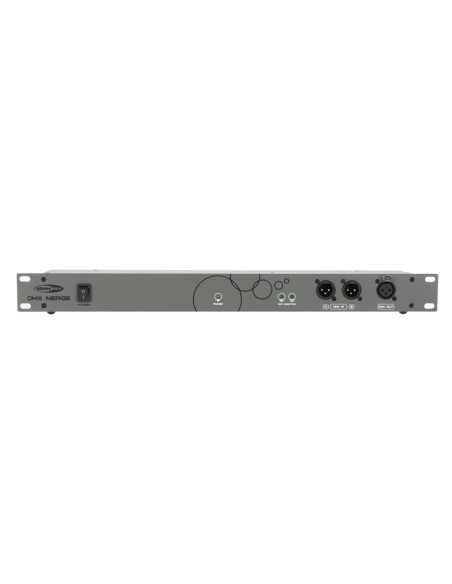

Merger DMX à 2 voies

Le DMX Merge de Showtec vous permet de combiner deux contrôleurs DMX sur une seule ligne ou d’utiliser le second comme contrôleur de secours.

  • Fusionner 2 contrôleurs DMX en une seule ligne DMX
  • Fonction HTP / LTP
  • Sélectionnez le mode de sauvegarde ou de fusion.


L’unité dispose de 4 modes :

1) HTP (High Take Precedence). Avec ce mode vous pouvez utiliser vos deux consoles avec les mêmes adresses sur une seule ligne. Le canal DMX à la valeur la plus élevée a la priorité.

2) Mode Back-up. L’unité est connectée à deux consoles DMX. Le canal A a la priorité. En cas de défaillance du canal A, le canal B est activé automatiquement.

3) Mode Merge. Deux consoles peuvent être regroupées sur une seule ligne. Vous pouvez par exemple faire fonctionner un contrôleur de scène et un contrôleur DMX sur une seule ligne. Le premier appareil fonctionnera sur les canaux 1 - 96 et le second sur le canal 97 et les suivants. Ces adresses sont entièrement configurables grâce à des DIP-switch.

4) LTP (Latest Take Precedence), dans ce cas deux consoles DMX identique peuvent etre brancher sur la meme ligne DMX. Le DMX avec la valeur qui a ete changé dernierement, sera en priorité

Spécifications électriques et connexions
Alimentation
9 VDC
Consommation d'Energie
4.5 W
Connecteur Alimentation IN
Low Voltage DC plug
Connecteur DMX
XLR 3P In/Out
Connecteur DMX in
XLR 3P
Connecteur DMX out
XLR 3P
Spécifications Mécaniques
Longueur (mm)
483 mm
Largueur (mm)
73 mm
Hauteur (mm)
44.5 mm
Profondeur d'installation (hors connecteur)
73 mm
Poids
1.15 kg
Unité Rack
1 U
Classement IP
IP20 (indoor use only)
Coffrage
Aluminium die-cast
Couleur
Gray
Propriétés du produit
Indicateur LED
Power, Signal
Spécifications thermiques
Température ambiante maximum
40 °C
Articles inclus
Câbles Inclus
Low voltage DC plug cables
Accessoires Inclus
Adapter
Contrôle et programmation
Mode de Contrôle
DMX
Canaux DMX
512
Protocoles
DMX
